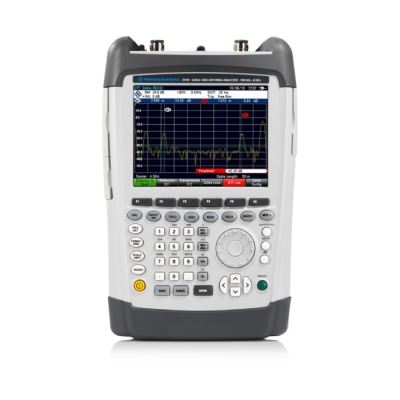

Портативный анализатор кабелей и антенн Rohde & Schwarz ZVH — это отраслевой стандарт для полевого тестирования антенно-фидерных устройств (АФУ). Разработанный с учетом суровых условий эксплуатации, этот прибор объединяет в себе функции векторного анализатора цепей, анализатора спектра и измерителя мощности в одном компактном корпусе.
Назначение и область применения Основная задача ZVH — обеспечение бесперебойной работы телекоммуникационной инфраструктуры. Прибор незаменим при монтаже, пусконаладке и техническом обслуживании базовых станций мобильной связи, радиорелейных линий, систем телерадиовещания и диспетчерской связи. Благодаря высокой степени автономности и защите корпуса от пыли и влаги (IP54), он эффективно используется на мачтах сотовых вышек, в шахтах, на промышленных объектах и в труднодоступной местности.
Ключевые аппаратные характеристики Анализатор доступен в двух основных модификациях:
- R&S ZVH4: диапазон частот от 100 кГц до 3,6 ГГц (оптимален для большинства сетей VHF/UHF и GSM).
- R&S ZVH8: расширенный диапазон до 8 ГГц, необходимый для развертывания и обслуживания современных стандартов LTE, Wi-Fi 5/6 и систем СВЧ-связи.
Динамический диапазон прибора достигает 100 дБ, что позволяет выявлять даже незначительные отклонения импеданса в длинных кабельных трактах. Выходная мощность генератора варьируется от 0 до –40 дБмВт, обеспечивая высокую чувствительность измерений без риска повреждения входных каскадов чувствительного приемного оборудования. Устройство оснащено ярким трансфлективным дисплеем, который сохраняет читаемость даже под прямыми солнечными лучами (в том числе в монохромном режиме повышенной контрастности).
Функциональные возможности и режимы измерения В базовой конфигурации ZVH предоставляет инженеру полный набор инструментов для диагностики ВЧ-трактов:
- Измерение обратных потерь (Return Loss) и КСВН (VSWR): позволяют оценить качество согласования антенны с фидером.
- Измерение расстояния до повреждения (DTF — Distance-to-Fault): уникальная функция, преобразующая данные об отражениях в дистанционную шкалу. Она точно указывает место залома кабеля, коррозии разъема или попадания влаги внутрь линии, избавляя от необходимости прозванивать километры трассы вслепую.
- Измерение параметров передачи (Insertion Loss): определение затухания сигнала в кабеле или фильтре между двумя точками (при использовании опции второго порта).
Расширяемость через программные опции Архитектура ZVH построена по модульному принципу. Базовый блок может быть дополнен следующими функциями:
- ZVH-K1 (Анализатор спектра): превращает прибор в полноценный портативный спектроанализатор для анализа занимаемой полосы частот, уровня внеполосных излучений и поиска источников помех.
- ZVH-K19 (Измеритель мощности): обеспечивает высокоточное измерение абсолютной мощности канала (до +30 дБмВт) во всем диапазоне частот без использования внешних датчиков.
- ZVH-K42 (Векторный вольтметр / Двухпортовый VNA): позволяет проводить точные измерения S-параметров фильтров и усилителей как в прямом, так и в обратном направлении за один цикл свипирования.
- ZVH-K45 (Векторный вольтметр): идеален для фазовой синхронизации кабельных участков при их стыковке.
Эргономика и управление Инженеры ценят ZVH за интуитивно понятный интерфейс «Мастер измерений» (Wizard Mode). Специалисту достаточно выбрать тип тестируемого устройства (например, «Кабель + Антенна»), и прибор сам предложит оптимальные настройки частоты и масштаба, минимизируя риск человеческой ошибки. Автоматическая калибровка одним коротким замыканием/холостым ходом/нагрузкой (OSLN/N-калибратор FSH-Z28/Z29) занимает считанные секунды прямо на объекте.
Результаты измерений сохраняются во внутреннюю память или на SD-карту. Поставляемое ПО R&S ZVHView позволяет быстро выгружать графики на ПК для формирования официальной отчетной документации.
Таким образом, Rohde & Schwarz ZVH остается актуальным выбором для профессионалов, которым требуется бескомпромиссная точность векторных измерений в сочетании с мобильностью и надежностью защищенного промышленного инструмента.
