Вы когда-нибудь попадали в ситуацию, когда в самый неподходящий момент перестаёт работать прикуриватель, глохнет магнитола или отказываются подниматься стёкла? По статистике автосервисов, более 60% обращений по поводу «внезапной смерти» электроники решаются банальной заменой маленькой пластиковой детали. И да, вам не придётся отдавать за это 2000–3000 рублей мастерам. В этой статье мы разложим по полочкам всё, что нужно знать о предохранителях Audi Q5 первого поколения (кузов 8R). Вы узнаете точное расположение блоков, научитесь читать номиналы и сможете заменить перегоревший элемент быстрее, чем сварить кофе. А в конце найдёте пару лайфхаков, которые сохранят вашу нервную систему и бортовую электронику.

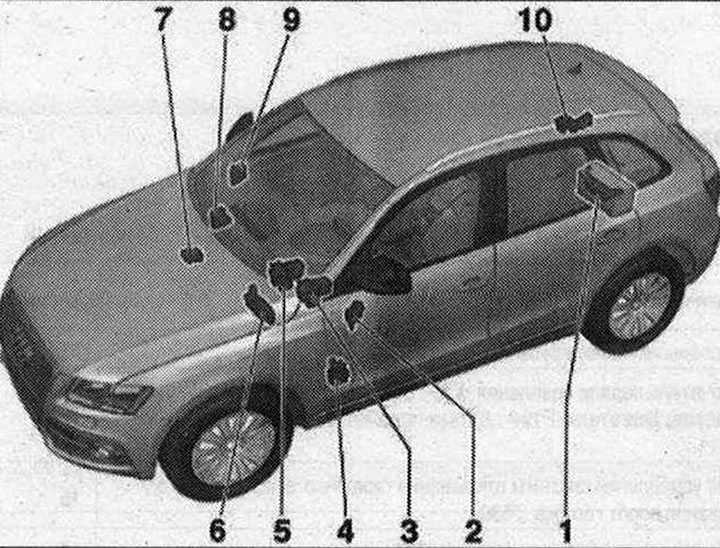

Где прячутся блоки: три главных места в Audi Q5 8R
Инженеры Audi не стали прятать электрическое «сердце» куда-то под пол или за бампер. В модели Q5 8R предусмотрено целых три блока с предохранителями и реле, и каждый отвечает за свою группу потребителей. Если вы не знаете, куда смотреть в первую очередь, начнём с самого очевидного.
Первый блок – в салоне, за торцевой крышкой приборной панели. Откройте водительскую дверь и посмотрите на торец торпедо слева (с правым рулём – зеркально). Там аккуратная пластиковая крышка, которую легко снять рукой или плоской отвёрткой. За ней скрывается основной блок: здесь «живут» предохранители, отвечающие за стеклоподъёмники, климат-контроль, подушки безопасности и часть систем комфорта.
Второй блок – в багажнике, под запасным колесом или пенопластовым вкладышем. Поднимите фальшпол – и увидите чёрный пластиковый ящик с мощными реле и предохранителями. Этот блок управляет задними стёклами, фарами, электростеклом багажной двери, а также системой запуска двигателя. Доступ к нему чуть сложнее, но тоже не требует инструментов.

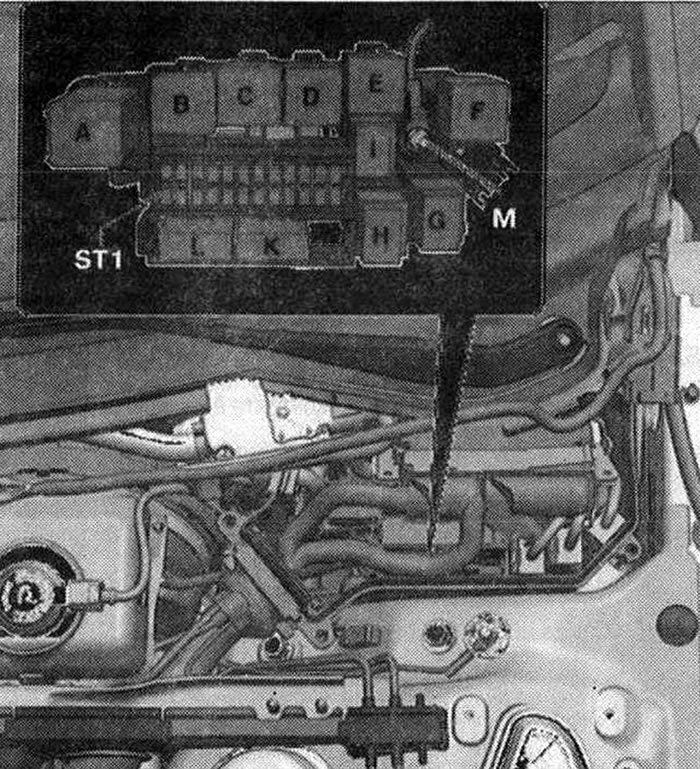

Третий блок – под капотом, со стороны водителя, возле аккумулятора. Он находится в моторном отсеке, в защитном коробе. Здесь расположены самые «крупнокалиберные» предохранители (на 30–50 А) и основные реле – стартера, вентилятора охлаждения, топливного насоса. Без этого блока не завести мотор, так что запомните его местоположение в первую очередь.
При составлении этого руководства я сверялся с проверенными источниками, и хочу отдельно поблагодарить сайт www.audimanual.ru за систематизированные данные по расположению блоков – их схемы выручают даже бывалых механиков, когда нужно найти редкое реле.
Расшифровка номиналов: как не спалить проводку за секунду
Итак, блок вы нашли, крышку сняли – и видите десятки разноцветных «кубиков». Как понять, какой из них за что отвечает и на сколько ампер его нужно менять? Всё просто, если знаете два правила: цвет и цифры.
Цветовая маркировка предохранителей (стандарт ISO)
- Коричневый – 5 А (маломощные цепи: датчики, блоки управления)
- Красный – 10 А (стоп-сигналы, повороты, прикуриватель)
- Синий – 15 А (стеклоподъёмники, обогрев зеркал)
- Жёлтый – 20 А (вентилятор печки, омыватель фар)
- Белый или прозрачный – 25 А (редко, но бывает)
- Зелёный – 30 А (кондиционер, электровентиляторы)
На каждом предохранителе также выбита цифра – это и есть номинал в амперах. Никогда не ставьте деталь с большим значением, чем указано в инструкции! Если родной стоял на 10 А, а вы поставили 20 А – при коротком замыкании сгорит проводка или сам блок, а не предохранитель. Ремонт обойдётся в десятки тысяч.
На крышке каждого блока обычно есть наклейка с картой расположения – не ленитесь её сфотографировать на телефон, когда будете в гараже. Для Audi Q5 8R есть нюанс: в зависимости от года выпуска (2008–2012 или 2013–2017) и комплектации, некоторые позиции могут отличаться. Поэтому лучше сверяться по схеме, которая идёт с вашей машиной.
Какие предохранители Audi Q5 чаще всего выходят из строя
- Прикуритель (розетка 12В) – обычно 15 А или 20 А. На него вешают зарядки, компрессоры, холодильники.
- Стеклоомыватель (насос) – 10 А. Зимой часто перегорает из-за замёрзшей жидкости.
- Задняя дверь (электропривод) – 30 А, если есть электрозамок и доводчик.
- Передние фары (левый/правый) – отдельные предохранители на 15 А каждый.
Пошаговая замена: от диагностики до победы
Допустим, у вас перестал работать подогрев сидений или дворники. Как проверить, что виноват именно предохранитель, а не моторчик или проводка? Сделайте три простых шага.
Шаг 1. Быстрая диагностика. Включите другую мощную нагрузку в той же цепи. Например, если не работает прикуритель – попробуйте включить печку или подогрев зеркал. Иногда проблема общая. Или просто визуально осмотрите предохранители: перегоревший элемент видно невооружённым глазом – внутри лопнувшая металлическая нить.
Шаг 2. Достаём и проверяем. Для извлечения в каждом блоке (обычно на крышке) есть пластиковый пинцет. Или используйте тонкогубцы. Никогда не тяните пальцами – можно случайно замкнуть контакты. Вынутый предохранитель прозвоните мультиметром (режим прозвонки) или просто замените на заведомо исправный того же номинала.
Шаг 3. Замена и проверка. Установите новый предохранитель, надавив до щелчка. Включите проблемное устройство. Если оно заработало – вы герой. Если новый предохранитель снова перегорел сразу – не пытайтесь ставить третий. Это значит, что короткое замыкание или перегрузка в цепи, и нужно ехать к электрику.
Важный совет: всегда возите в бардачке набор запасных предохранителей (15–20 штук, самых ходовых номиналов – 5, 10, 15, 20, 30 А). В дороге это спасёт вас от кучи неприятностей, от неработающего обогрева стекла до заглохшей прямо на трассе магнитолы.
Реле: невидимые помощники, о которых нельзя забывать
Реле – это электромагнитные выключатели, которые включают и отключают мощные потребители (стартер, вентилятор, топливный насос). Они тоже стоят в тех же блоках, что и предохранители, и тоже могут выходить из строя. Как отличить неисправность реле от сгоревшего предохранителя? По звуку.
Когда реле щёлкает – значит, оно получает команду от блока управления. Например, при повороте ключа зажигания должно быть отчётливое «цок» реле топливного насоса. Если щелчка нет – проблема либо в самом реле, либо в управляющем сигнале. В блоках Audi Q5 8R используются стандартные 4-х и 5-контактные реле на 30–40 А. Их можно временно заменить аналогичным от другой системы (например, взять реле дворников вместо реле вентилятора), чтобы добраться до сервиса.
Самые критичные реле в Audi Q5 8R:
- Реле топливного насоса (под капотом, блок J17)
- Реле стартера (моторный отсек, часто маркировано 100)
- Реле вентилятора охлаждения (два реле, низкая и высокая скорость)
Коротко главное и что делать прямо сейчас
Давайте подведём черту под нашим электрическим ликбезом. Вы теперь знаете, что в Audi Q5 8R три блока: слева от руля, под капотом и в багажнике. Умеете определять номинал по цвету и цифрам, а главное – понимаете, почему нельзя ставить «жучки» и предохранители на больший ток. И помните про реле: они тоже выходят из строя, но их можно менять без паяльника, просто переставив на аналогичное из другого гнезда.
Ваши три главных вывода из этой статьи:
- Не паникуйте – большинство отказов электроники лечатся пятиминутной заменой предохранителя.
- Знайте расположение – заранее найдите все три блока и сфотографируйте схемы на телефон.
- Соблюдайте номиналы – зелёный 30 А должен быть только на своём месте, иначе сгорает проводка.
А теперь конкретное действие: сядьте в своей Audi Q5, откройте сначала левую крышку торпедо, потом загляните в багажник, затем под капот. Убедитесь, что у вас есть пинцет и запасной набор предохранителей. Если их нет – закажите сегодня комплект на Ozon или в автомагазине за 300–500 рублей. Потратить полчаса сейчас – значит сэкономить несколько часов простоя на трассе и тысячи рублей эвакуатора. И помните: даже если вы новичок, электрика вашего Audi Q5 8R подвластна вам на 80% – просто действуйте по инструкции.
